广东长腿牛薄膜科技有限公司
专业塑料薄膜生产厂家
全国咨询热线：
189-2318-2021
广东长腿牛薄膜科技有限公司
专业塑料薄膜生产厂家
全国咨询热线：
189-2318-2021
美彩国际李先生：18923182021
陈小姐：18665536482
郭经理：18927239046
销售1：18665536481
销售2：18125678250
美彩国际销售3：18125677004
电话：0757一85721001
美彩国际邮 箱1：1135264488@qq.com
邮 箱2：522715442@qq.com
网 址：www.elinorbennett.com
地 址：佛山市南海区大沥镇九龙不锈钢交易中心E5座105-107号商厦
美彩国际PE膜卷端面不平整（俗称“暴筋”或“菊花纹”）会影响后续分切、包装和外观质量，通常由收卷张力不均、材料厚度波动或设备偏差导致。以下是系统性解决方案：
一、快速调整措施（生产线上解决）
检查收卷张力
现象：端面呈规律性凹凸。
调整：
美彩国际降低收卷初始张力（减少内层挤压变形）。
美彩国际启用锥度张力控制（随卷径增大逐步降低张力，通常递减率5%~15%）。
检查气压或磁粉制动器是否稳定，避免波动。
纠偏系统校准
现象：整卷偏向一侧不平整。
操作：
调整EPC（边缘位置控制）传感器灵敏度，确保膜边对齐收卷轴中心。
检查导辊平行度，用激光校准仪校正（偏差需≤0.05mm/m）。
压辊压力优化
现象：端面局部凹陷或凸起。
调整：
美彩国际增加收卷压辊的接触压力（通常为2~5Bar）。
美彩国际改用弹性更好的硅胶压辊，增强对膜层的压实效果。
美彩国际二、工艺参数优化（预防性措施）
厚度控制
美彩国际在线测厚仪检测PE膜厚度波动（目标CV值＜3%），调整挤出机模头螺栓或冷却辊温度。
收卷速度匹配
高速生产线（＞200m/min）建议采用双工位收卷，避免换卷时的速度突变导致端面松弛。
卷芯与纸管管理
使用直线度高的钢质卷芯（直径误差＜0.1mm）。
美彩国际纸管需干燥（含水率＜8%），避免受潮变形。

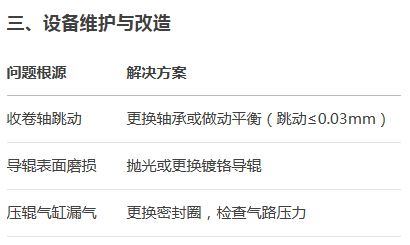

四、特殊情况的处理
材料问题
高弹性PE膜（如LLDPE）：需降低收卷温度（＜40℃）减少回弹。
再生料比例高：增加过滤网目数（建议80~120目），减少杂质导致的厚度不均。
已生产卷材的修复
轻微不平整：上分切机复卷一次，施加恒定张力（原张力的70%~80%）。
严重变形：退卷后50~60℃热风烘烤10分钟（需测试膜耐温性），重新收卷。
五、效果验证标准
目视检查：端面平整无可见阶梯（允许±1mm误差）。
分切测试：分切后小卷无甩边或脱圈现象。
美彩国际通过综合调整设备、工艺和材料参数，可显著改善PE膜卷端面质量。若问题持续，建议联系设备厂家进行伺服控制系统升级（如加装ABB张力模块）。
